인얀32 외부전원 연결 개조

원본

http://blog.naver.com/xerxer.do?Redirect=Log&logNo=10014556672

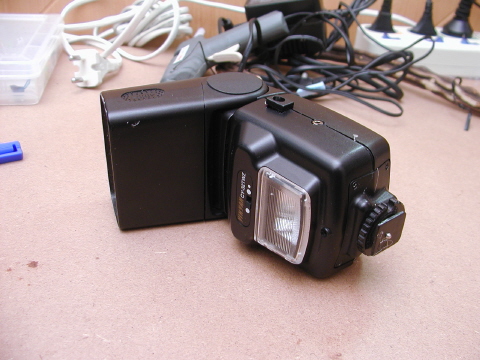

초보자용 국민 스트로보(?) 인얀32이다.



이미 이어폰 잭은 수술되어 들어가 있는 상태이다.



이런 개조는 극히 간단하므로 못할 사람 없을듯..



AA 4셀로는 재충전 시간이 한참 걸리고 몇방 못터뜨려서 배터리 갈아줘야한다.



귀찮아서 아예 대용량 외부셀이나 외부 유선전원 연결용으로 만들어 보았다.























배들 따고...







일반 DC잭 심었다. 5.5mm/2.1mm이다.







깔끔한 수술이 못되어 흉터가 좀 남았다.



이어폰 잭 심은 방향에 DC잭도 심었다.

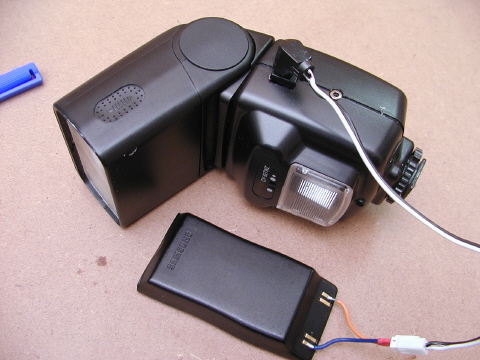

남는 핸드폰 배터리도 이용할 수 있고..(실제 사용시는 만족스럽지 못함)





대략 이런식으로 연결.

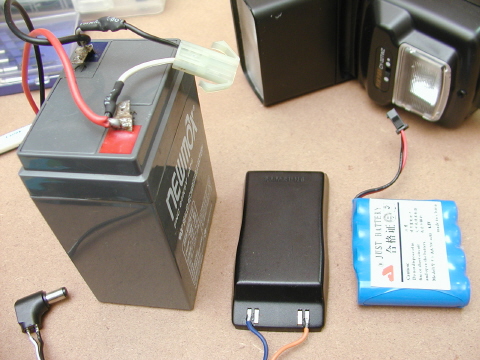

다양한 외부전원 후보들.

납축전지는 4A이니... 4셀 배터리팩도 있고..

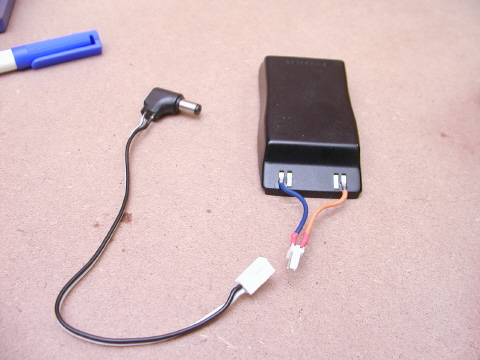

남아도는 구형 핸드폰 배터리에다 저렇게 납땜을 해서 아주아주



다용도로 사용한다.



하지만 핸드폰 배터리는 4.2V라 스트로보 구동에는 역부족이었다.

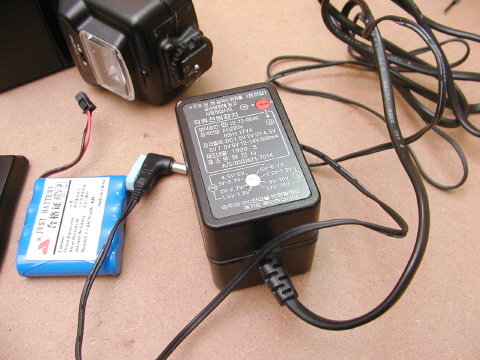

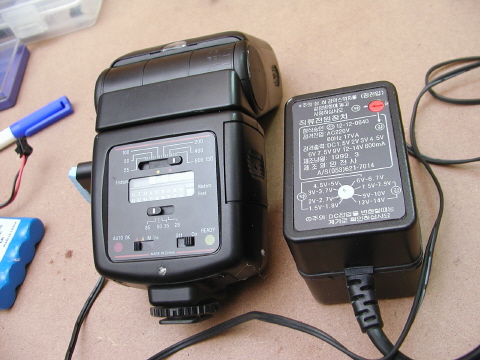

아예 가변Voltage 어댑터 등장.





훌륭하게 잘 동작한다.









다음번에는 6셀이 필요한 선팍4500으로 도전예정

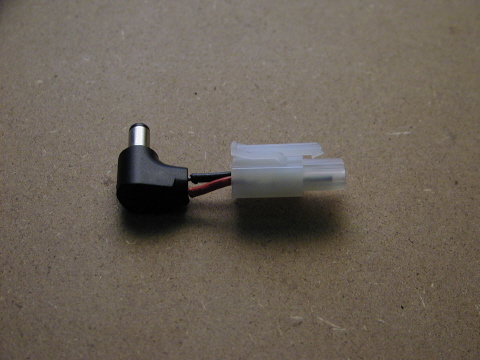

RC용 배터리팩을 연결하기위해 간단하게 만들 DC-타미야 컨버터.

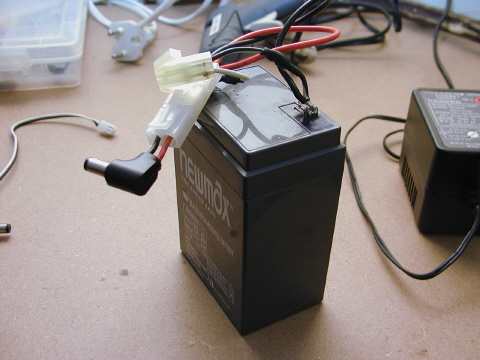

기존 납축전지는 이런식으로 연결가능하다.





이 인얀32는 이미 남의 손에 가버린 상태다.
