명료한 USB 핀배열

어쩌다 한번씩 USB나 마이크로USB, 미니USB, Type-C 등을 사용할 일이 생기면

매번 그때마다 핀배열이 헷갈린다.

​

인터넷을 검색해보면 너무나 무책임한 (= 자기 관점에서만 표기한) 그림이 95% 이상인듯 하다.

​

보통 male 또는 female 커넥터를 가지고 작업을 시작하기전에

인터넷에서 자료를 참고해보게 되는데

어느쪽에서 바라보았는지 알 수도 없고 그렇다고 직관적이지도 않은 모호한 그림이 대부분이다.

​

그동안 마이크로 USB male과 female을 가장 많이 써 오고 있는데

커넥터 개별품 하나를 가지고 그림과 비교하면서 핀배열을 파악하려하면

어디를 앞으로 간주하고 보아야 할지부터 헷갈리기 시작한다.

​

올라와 있는 대부분의 그림을 보면

그냥 이런식이다.

​

커넥터를 앞에서 본건지 뒤에서 본건지에 대한 설명은 없고

오직 글을쓰고 자료를 만든 당사자만 알수있는 자기만의 기준으로 그려놓았다.

​

매번 필요해서 찾아볼때마다 이런류의 자료가 대부분이다보니.. 볼때마다 좀 그렇다.

※ 사진으로 올려놓은 자료들도 대부분 어둡고 명확하지 않아서 알아보기 어려운 경우가 많으며

※ 심지어 일부 Female 커넥터의 경우에는 거꾸로 표기된 것도 검색 상위에 뜨고 있음

​

​

시간날때마다 헷갈리지 않도록 하나씩 그려 놓으려고 한다.

※ 생각난 김에 그려놓은 것이다보니 그림이 깔끔하지 못하나, 시간 날때마다 조금 더 예쁘게 그려서 update할 예정임

​

USB-A Type

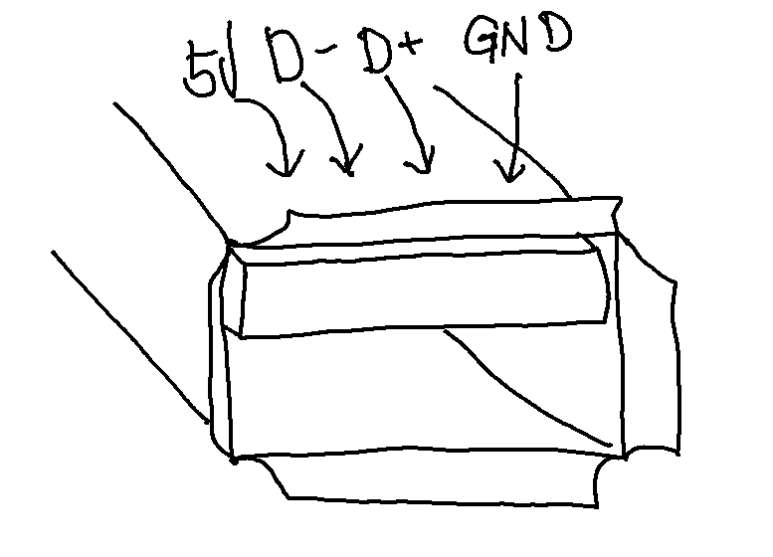

USB-A Male

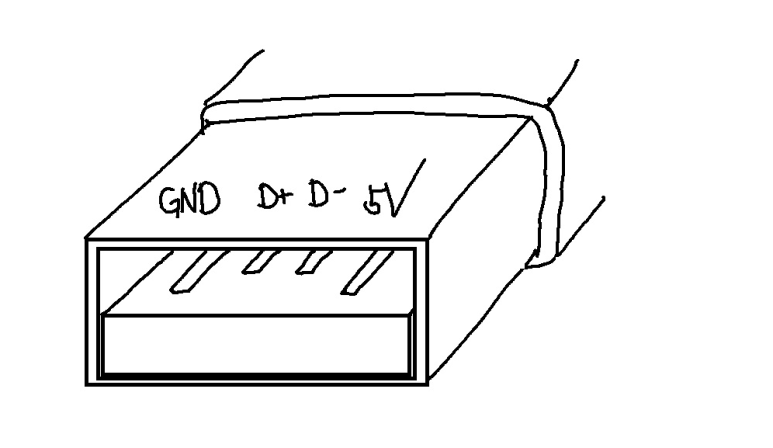

USB-A Female

​

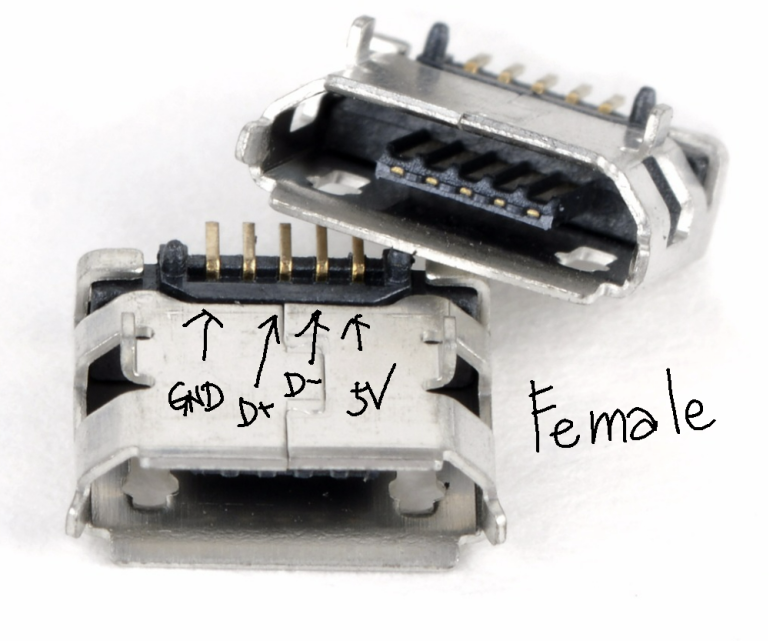

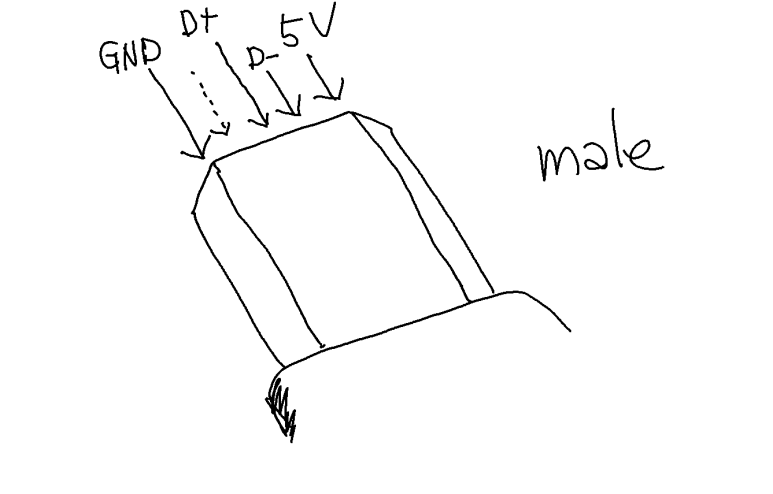

마이크로USB

​

​

​

​

​

참고로 알리에서 나름 대량 구입할 수 있는 male 커넥터는 납땜해야 할 부분이 직관적인 것과

5개 핀이 위/아래로 나누어진 것이 있다.

​

​

​

USB Type-C

C Type에 와서는 핀 배열이 너무 촘촘해져서 납땜초보자가 작업하기는 어려운 경우가 많을것 같다.

​

나는 오직 충전용도로만 사용중이므로 다른 벤더들의 커넥터는 어떤지 모르겠으나

최근 알리에서 구입하는 C-Type 커넥터들은 아래와 같이 사용자 편의 고려한 제품이 대부분이어서 다행이다.

​

이 커넥터의 핀 배열을 보기는 어렵지 않다.

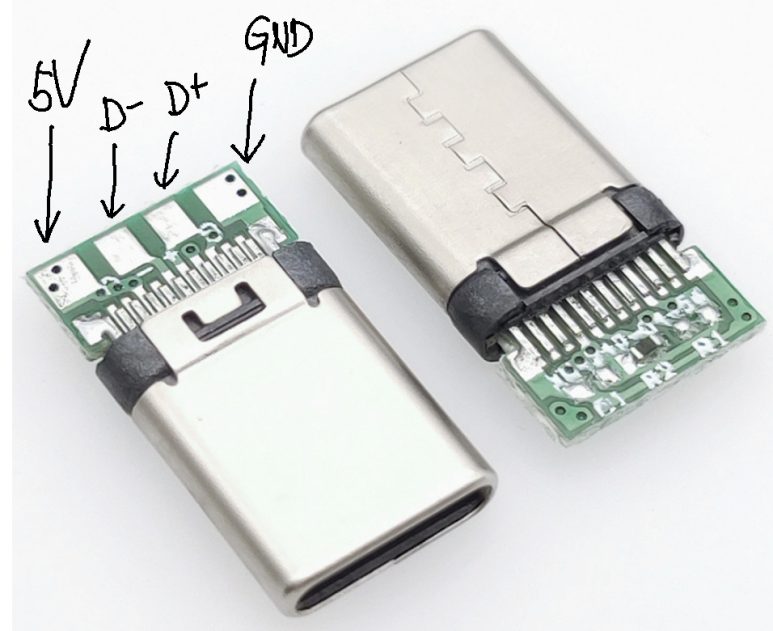

큼지막하게 따로 빼어놓은 납땜자리와 연결된 기판 패턴을 따라가 보면 몇번 핀인지 알 수 있으며

이름 보아 USB C의 A면인지 B면인지 어렵지 않게 알 수 있음

​

앞뒷면의 커넥터 가까운쪽에 있는 미세한 핀들에 직접 납땜도 가능하나, 내 실력으로는 무리인데다가

내 경우에는 아직 USB-C 를 충전용으로만 쓰고 있다보니,

큼지막하게 만들어놓은 4극중에서도 5V와 GND만 사용하며 Data+와 Data-는 사용하지 않고 있다.

​

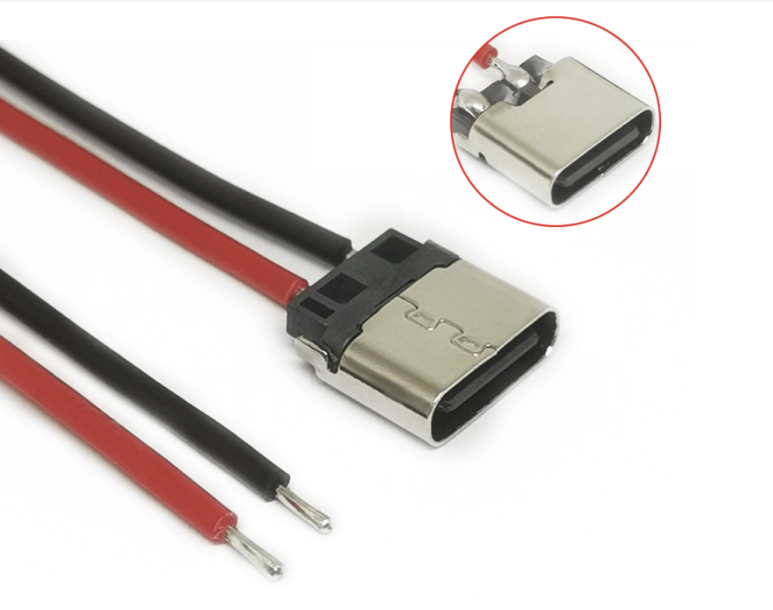

Female은 아예 이렇게 선까지 연결되어 판매중인 것으로 구입중이다.

​
