삼성20극 멀티젠더 개조포인트

GPS+충전+핸즈프리 동시사용을 위한 멀티젠더 개조 포인트이다.



납땜도 필요없고 그냥 2.5파이잭이 있는 멀티젠더 있으면 된다.



AXXX사의 XX50제품을 사용했다.



가격도 일반 싸구려 젠더보다는 2배 정도 비싼 가격이지만



뜯어보면 2배이상 가격을 한다고 느낄것이다.

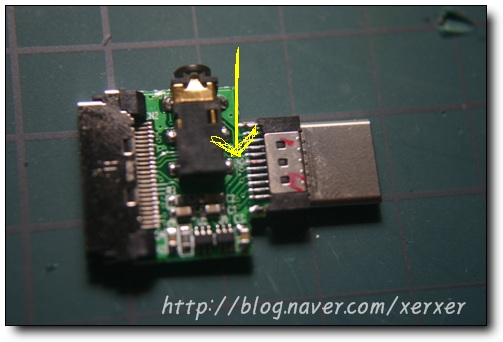

납땜도 필요없고  그냥 커터칼로 9핀쪽 기판회로를 잘라주면 된다.



이렇게 하면 GPS연결되어 동작중인 상태에서 이어폰이나 핸즈프리 꽂더라도



GPS가 끊기지 않는다.



핸드폰자체스피커와 이어폰 이용한 외부출력을 선택해 주기 위해서



최기동님의 FMT Friend를 이용해 주면 된다.







어떤분은 AFIS복합멀티젠더(아래사진)을 기존 20극 젠더와 조합하여 사용하면



개조없이도 GPS+충전+핸즈프리가 가능하다고 하던데...



직접 시험해보니 핸즈프리 연결하지 않은 상태에서도 아예 GPS수신도 안되었다.



멀티젠더나 20극 젠더별로 버전별 특성이 있는건지...





만약 된다고 하더라도 기존 GPS 신호나오는 24핀에 20극 젠더 끼운 뒤



이걸 다시 복합멀티젠더의 20극쪽에 연결하고,



핸즈프리역시 복합멀티젠더에 연결한 상태에서



복합멀티젠더를 4650의 20극에 연결하면...



위와같은 흉칙한 모양이 되어버리므로...



이럴바에야 깔끔하게 2500원짜리 젠더하나 구해서 커터칼로 한번만 그어주는 개조해서



쓰는게 훨씬 나은것 같다.
