3S 진공청소기를 실 생활중 가장 빈번히 사용하게 되는데
보통 주중에는 B3형 충전기를 이용하여 아내가 충전하게 되고
주말에 한번씩 또는 생각날때 TP4056모듈로 만든 셀충전기(밸런스 충전기)를 이용하여 한번씩 확인충전해 준다.
B3형 충전기는 여러벤더 제품들이 난립중이어서 솔직히 어떤게 오리지널 정품인지 모르겠다.
DYNAMITE라는 무서운 이름을 가진 20W DYNC0505 라는 제품을 사용중인데
만물상에서 10W짜리 자매제품과 함께 구입했었다.(지금은 만물상에 팔지 않음)
https://www.spektrumrc.com/Products/Default.aspx?ProdID=DYNC0505
이런 B3형 충전기들의
장점은 주부들도 쉽고 간편하게 사용할 수 있다는것이고
단점은 에러가 빈번하다는것이다.
또다른 특이점은 내가 가진 DYNAMITE DYNC0505 20W짜리 제품에만 해당하는 것인데
나름 해당 벤더의 B3형 충전기중 상위 기종이라,
안전을 위해 180분 자체 타이머가 있어서 3시간 지나면 충전을 중단하면서 계속 시끄러운 알람을 울리게 된다.
문제는 이 충전기가 20W짜리임에도 3시간으로는 청소기 완전 충전이 안된다는것이다.
침실과 떨어진 방에서 충전시켜놓고 깜빡했는데 밤새도록 경고음이 울린적도 있다.
(그래서 타이머 콘센트를 구입해서 3시간쯤으로 맞추어둔다.)
이런사유로 경고음으로 인해 이웃에게 폐를 끼칠수는 없다보니
만충전 못했음에도 일단 충전 중단한 뒤, 다음날 다시 만충전 안된 청소기를 사용하게 되고,
또 만충전 못한채 그 다음날 다시 쓰게 되는 경우가 가끔씩 발생하다보니
충전전에 배터리 각 셀의 편차가 어느정도 발생했는지 한번씩 확인해 보게 된다.(이런 습관은 좋은것이라고 생각됨)
일일이 테스터기를 이용하여 찍어보는것은 상당히 귀찮으므로

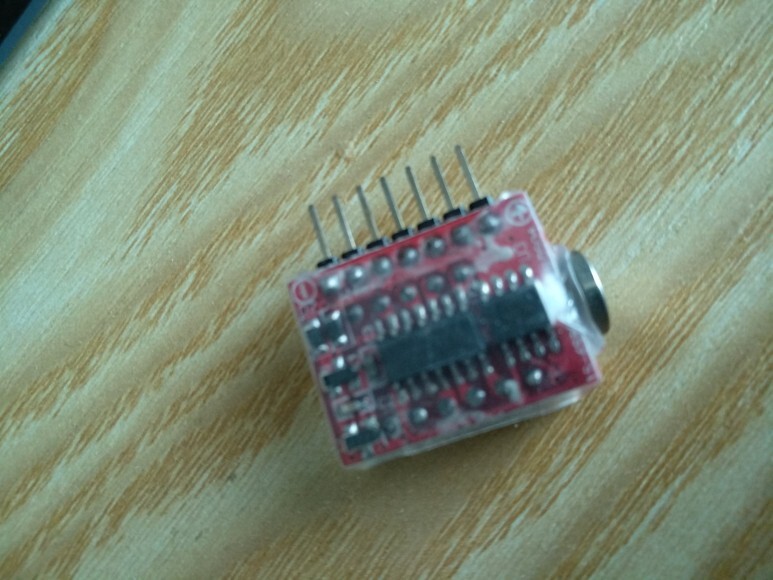

아래의 저렴하고 작은 배터리 셀 전압 체크기를 이용해 오고 있다.
측정하려는 배터리팩의 전원을 이용하여 동작하며, 전체 팩 전압과 각 셀간 전압을 순차적으로 보여준다.
내가 가진 위 제품은 최대 6셀용으로 보인다.
알리에는 Voltage Tester 정도로 검색하면 비슷한 제품들을 쉽게 찾을 수 있으며
2~3천원 미만에 구할 수 있다. (지금보니 Li-Fe 까지 측정이 가능하다.)
https://www.aliexpress.com/item/1005001848495833.html?spm=a2g0o.cart.0.0.5a2d3c00qlsGfV&mp=1
핀 갯수가 9개인것을 보니 8S까지 측정 가능한 제품들이다.
※ 측정하려고 꽂을때는 측정기의 - 쪽이 기준이 되게 꽂아야 함.
간혹 깜빡하고 +쪽을 기준으로 잘못 꽂아서 측정이 안되는 실수를 하게 된다.
배터리의 밸런스단자에 끼우게 되면 전체 전압과 각 셀의 전압을 순서대로 훝어가면서 한번씩 보여주게 되는데,
3S을 예로 든다면
ALL > 12.4 > no.1 > 4.08 > no.2 > 4.22 > no.3 > 4.10
이런식으로 보여주게 된다.
전체 셀 전압을 돌아가면서 보여주기때문에 한참(?)동안 끝까지 보고 있어야 하는 불편함은 있지만
테스터기로 일일이 찍어보는것에 비해 훨씬 편하다.
단, 셀 갯수가 많아지다보면 어느셀의 전답이 낮았었는지 놓치는 경우도 가끔 있다.
(현재까지는 5S이상 사용하고 있지 않다보니 별 문제는 없음)
5S로 작업하여 사용중인 무선해머드릴 배터리에
충전용으로 만들어 놓은 밸런스 잭에 저런식으로 끼우면 측정된다.
(이 해머드릴 역시 SC니카드 충전지 제거하고, 다이슨20700 5개로 교체후 밸런스잭은 밖으로 빼놓았음)
측정치가 썩 정밀하지는 않으나, 대충 참고할만한 정도로는 충분하다.
아래와 같은 제품도 많이 쓰던데 방전기능까지 있는 제품이며
전체 셀의 전압을 한꺼번에 표시해 주는 장점이 있다.
내 수준에 굳이 저정도까진 필요하지 않은데다
무엇보다도 2셀 6셀까지 직접 꽂았다가 뺐다가 해야 하는 밸런스잭이 내장되어 있다보니
저 커넥터 내구성이 썩 좋지 못할것으로 보여서 구입해 보려다가 마음을 접었다.
https://www.aliexpress.com/item/1005003521158557.html?spm=a2g0o.cart.0.0.76b13c00quJEF2&mp=1
가정내에서 DIY한 청소기나 전동드릴등 제품을 사용하려면
간단한 셀 전압 측정기는 하나씩 구비해 두면 편할것 같다.
