방등 무선스위치는
기기에 그려져 있는 설명만 이해하고 따라하면 되지만
어쩌다보면 순간 헷갈려서 이해 안되는 경우도 있기에
1구/2구 무선 스위치 연결법에 대해 적어놓는다.
※ 알리 제품 설치하여 사용중이며
스위치로 켜고 끌때 릴레이 소리인지 모르겠으나 텅~ 하는 소리가 약간 거슬리긴 하는데
동작상으로는 이상 없음.
혹시 중국산이라 고장나더라도 스위치유닛이 끊기거나 도통시키거나 둘 중 하나일 것이므로
그에 대한 걱정은 별로 하지 않고 설치할 수 있었음.
일반적인 천정등과 안정기 설치는 아래와 같으며
등기구와 핵심적인 기본 연결만 표시하였다.
벽의 스위치까지는 굳이 표시하지 않았다.
(천정으로부터 나오는 한 선은 벽 스위치에 연결되어 있는 선임)

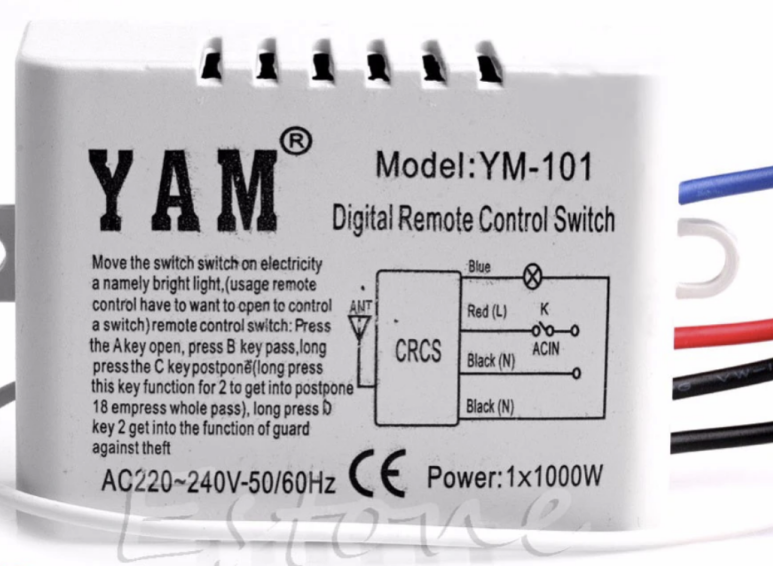

내가 사용한 무선스위치 유닛을 보면 아래와 같이 생겼다.(판매자 설명의 사진임)
인새된 그림중 표시된 스위치(ACIN)는 벽 스위치를 의미함.
중국산이 늘 그렇듯이 실제 받아보면 앞/뒤 배치가 반대였는데
선 색상을 보고 작업하면 크게 당황스럽지는 않을것이다.
어쨌건 가운데 몰린 검정과 빨간선은 천정으로부터 나오는 두 선에 연결하고
맨 위쪽 검정선과 맨 아래쪽 칼라 선은 형광등/LED등 안정기에 연결하면 된다.
안정기 갯수가 늘어남에 따라서 칼라 선이 하나씩 더 늘어난다. (파랑 -> 하양 -> 노랑 순이었음)

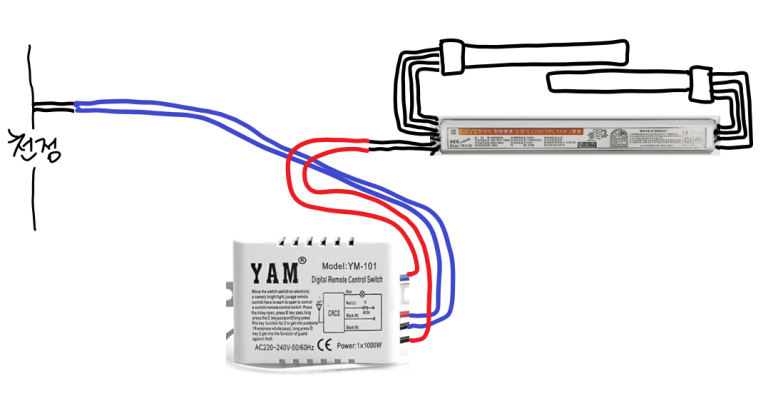

안정기 하나만 제어하는 경우에는 아래와 같이 연결하면 되고

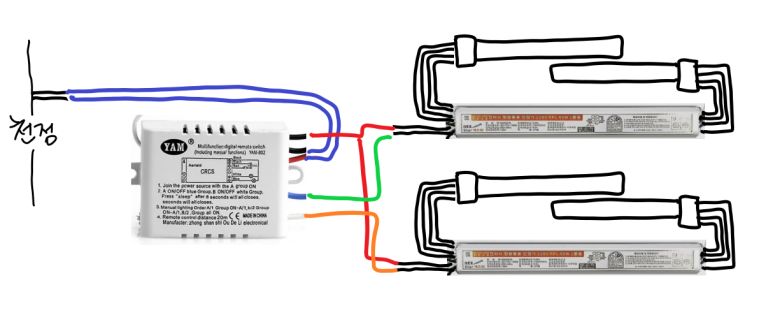

안정기가 2개인 경우에는 파랑 외에 하양이 하나 추가되어
두번째 안정기에 연결하면 된다.
※ 손에 쥐고 조작하는 무선 스위치 자체는 1~3구 공용인듯 함.

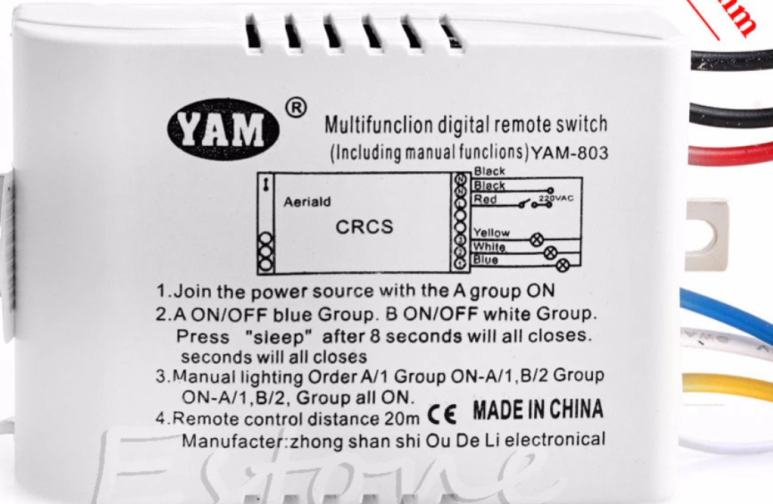

안정기 3개인 경우에는 노랑선이 하나 더 추가되어
유닛은 아래처럼 생겼다.
기기 표면에 인쇄된 그림중 동그라미 안에 X표시된 것이
안정기를 의미하는것으로 보면 되겠다.
천정등기구내에 공간이 있다면
굳이 천정등을 전체 내려서 작업하지 않고도
충분히 무선스위치 설치가 가능하고 어렵지 않으므로
한번씩 시도해 봄 직 하다.
