전구용 LED 모듈에 맞는 드라이버 찾기(기초용)

요즘은 220V 직결식 LED모듈이 많이 나오던데

이전까지의 일반적인 형태는

LED 드라이버와

직렬+병렬 조합된 DC용 LED 모듈간 조합이었다.

​

220V 용은 발열때문에

수명이 길지 못하다고 들었다.

주방 식탁등에서 두개 정도 사용중인데

열배출 잘 되는 몸체가 통 알루미늄 방열판으로 된

국산 기구를 사용해 주어서인지 모르겠으나

1년이상 문제 없이 사용중에 있다.

물론 주방이라 짧은 시간동안만 사용하게 되므로

신뢰성있는 데이터는 아닖수 있으며

좀 더 오랜기간 지켜 볼 필요가 있음.

​

LED 모듈(Plate)는 LED칩들의

직렬과 병렬 배열 조합으로 구성되는데

워낙 종류가 다양하고 배치와 조합이

제각각 다르다보니(패턴 따라가기도 벅참)

LED드라이버 선택이 어렵다.

​

가장 기초적인 사항만 정리해 보면 다음과 같다.

1) LED 모듈의 패턴을 파악해야 함

(직렬과 병렬 구성)

2) LED칩 하나는 대략 3V정도로 계산

3) 해당 LED칩 하나당 소모전류(A)를 파악

20~30mA짜리도 있고 60mA짜리도 있고

훨씬 크고 밝은 150mA짜리도 보았음.

LED 칩 고유에 스펙을 확인해야 함.

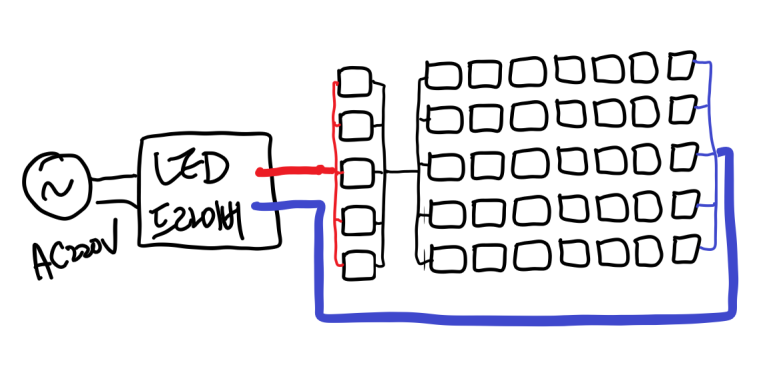

4) LED모듈의 구성이 직렬N x 병렬M 일 경우

드라이버 전압은 3*N

전류는 A*M

을 만족하는 드라이버를 써주면 된다.

​

5) 예를들어 60mA짜리 LED모듈이

8S5P로 구성되었다면

전압 8*3V= 24V

전류 5*60mA =300mA

지원되는드라이버를 검색하여 주문하면 됨

통상 LED 칩 소손되어

LED전구에 불이 들어오지 않는 경우를 보면

병렬로 연결된 전체 LED 라인이

다 타버린 경우가 많다.

전류 흐름을 다섯개의 LED가

서로 나누어 감당하고 있었는데,

그중에 하나가 죽어버리게 되면

남은 네개가 각자 나누어 기존 전류를

더 감당해야 하고

그러다보니 하나씩 더 죽어갈테고

결국 5개의 병렬 연결된 LED가 모두 죽어버리면

전체 직렬 구성이 끊겨버려

전구가 켜지지 않게 되는것임.

​

※ 유튜브를 보면,

천정용 커다란 LED 조명 모듈의 경우,

칩 하나 고장나면 그걸 납땜으로 덮어버리거나

일반 전선으로 bypass하도록 연결하여

수리했다고 하는 경우가 가끔 있던데

당장은 켜질지 몰라도 얼마안가서

나머지 LED도 고장나기 시작할 것임.

가급적 동일 사양 LED칩으로

대체해 주는것이 좋음.

​

​

​

​

LED 드라이버의 전류 사양은

계산된 스펙보다 조금 낮더라도 전구는 켜질 것이다.

다만 전체적인 LED 밝기가 좀 약해지게 되며

이게 LED수명에는 오히려 좋을 수도 있음.

​

알리에서 구입할 수 있는 LED드라이버가

표기된 사양대로 지원되는지는 확신할 순 없으나

저렴하게 수리용으로 구하려는 경우

대략 위와 바슷한 방법으로 적용하면 된다.

​

※ 천정등용 안정기는 절연형과 비절연형이 있는데

절연형 KS 안정기 36V짜리라면

3V짜리 LED를 12개씩 직렬연결된

LED모듈 사용가능하다.

(절연형은 정격출력전압이 50V이하이며 효율이 높음)

​

저렴한 안정기는 대부분 비절연형으로

전압이 200~300V 까지의 고전압인 경우도 있으며

효율도 50% 정도로 낮다고 한다.

​

개인적으로는 아직 방이나 거실 메인 조명으로

LED 사용할 생각이 없기때문에

어떤 종류의 LED모듈과 안정기를 쓸지

한번도 생각해 보지는 않았음.

(가급적 집 전체의 규격을 통일하는게 좋을듯)

​

※ 알리에서도 잔업 및 와트값 높은 LED 드라이버는

상대즉으로 비싸므로

고치는 재미가 목적이 아니라면

그냥 LED전구 새로 하나 사는게 더 경제적임.

​
