2S 3S 충전모듈 LX-LISC-V2 사용기 및 주의사항(위험)

평상시에는 굳이 이럴 필요가 없음에도

셀충전기(=셀별 충전기)를 사용하고 있다.

​

이게 안전하긴하나 효율면에선 그다지 좋다고 볼 수 없다고 한다.

※ 그래도 안전한게 더 낫다고 생각해서 이렇게 써오고 있었음.

​

알리에서 USB Type C 커넥터 달린 어댑터 하나만 꽂아서 충전할 수 있는

2S와 3S 충전 모듈을 팔길래 시험삼아 구입해 보았다.

가격은 미세하게 차이나는데, 사실상 동일한 모듈에 납땜 한군데로 2S 3S 구분하여 사용하는 모듈이다.

​

B+와 B- 사이에 구멍이 3개 있는데, 이또한 뭔가 만들다 만 듯한 느낌이 있다.

​

B+ 바로 옆 단자는 B+와 쇼트 되어 있고

B- 바로 옆 단자는 B-와 쇼트되어 있다.

​

결국 가운데 한 구멍만 별도인 셈이다.

​

​

판매자의 가이드를 보면

3S로 쓸때에는 아래 그림처럼 연결하고

2S로 쓸때에는 가운데 단자를 사용하면 된다고 하는데...

3S용으로 사용시, 판매자 말대로 쓰면 큰일난다.

2S는 문제 없는데

3S는 GND와 B2+(초록색 전선표시)가 쇼트되어 있음.

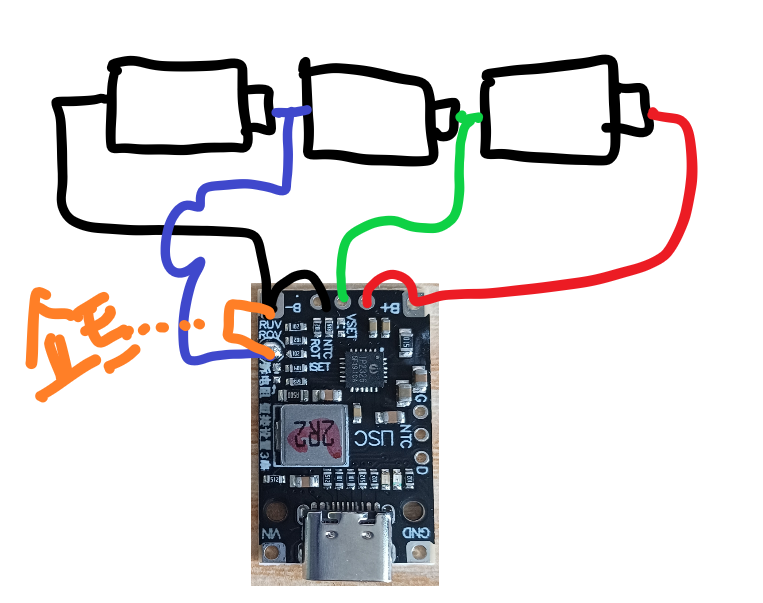

즉 3S는 아래처럼 연결하라고 가이드 되어 있는데



이 회로는 애초부터 아래 주황색처럼 쇼트되어 있었으므로

연결하는 순간? 아마도 시뻘겋게 전선 하나가 녹아내리거나

셀 하나가 폭발하게 될 것임.

​

3S는 아래처럼만 사용가능.

다시한번 알리 판매자들의 브로슈어나 판매 페이지 사양은 절대로 믿으면 안된다는것 실감한다.

(멋모르고 연결하는 사람이 분명히 있을텐데... 이정도면 테러나 범죄수준이라 보아야 하지 않을까 싶다)

​

대신 2S는

아래처럼 연결해서 사용해도 되고

아래처럼 배터리 사이는 연결 안하고 사용해도 된다.

​

​

허접한 면이 있는것과는 별도로

나름 충전전류라든지 셀별 만충전 전압까지 설정할 수 있어서

쓸만해 보이긴하는데... 아래 사양대로 과연 동작할지는 시험해 보기 전까지는 확신이 없다.

기판보면 RISET과 RVSET 위치가 정확히 어디인지도 알기 어려움.

추정되는곳에는 10K짜리 저항이 달려있어서 뭔가 자료와 맞지 않음.

겁나서 함부로 시도하지도 못하겠음.

​

​

실제 기본적인 사용시 알고 있어야 할 것으로는

LED 동작이 TP4056나 다른 류의 충전 모듈과는

좀 다르다는것.(처음에 엄청 헷갈렸음)

​

빨간 LED는 USB충전 커넥터 연결 여부를 의미하는것으로 판단됨. 전원만 연결되면 항상 ON됨.

파랑 LED : 정상충전중 ON

충전완료 OFF

비정상 FLASH

https://www.aliexpress.com/item/1005005020365807.html?spm=a2g0o.detail.1000014.21.42364f78tnQ7WF&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.40050.281175.0&scm_id=1007.40050.281175.0&scm-url=1007.40050.281175.0&pvid=03cafc3a-20e5-41d3-9900-c032639d77ec&_t=gps-id:pcDetailBottomMoreOtherSeller,scm-url:1007.40050.281175.0,pvid:03cafc3a-20e5-41d3-9900-c032639d77ec,tpp_buckets:668%232846%238111%231996&pdp_npi=4%40dis%21KRW%212878%211807.0%21%21%212.15%21%21%402140d3ff16912155554361543ee6c5%2112000031361930992%21rec%21KR%21131908943%21

1.32US $ 37% OFF|3s Battery Charging Board | 3s Lithium Charger Module - Battery Accessories & Charger Accessories - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

일반 충전과 밸런스 충전을 다 할 수 있도록 배선을 아래 처럼 둘 다 연결 해 보았다.

(물론 3S는 밸런스 충전 하면 절대 안됨. 잘못 가이드 되어 있는것을 파악후

나중에 위험할까봐 3S 밸런스 잭은 꽂지 못하도록 글루건으로 막아버렸음)

​

2S 청소기를 충전해 봄

2S 전체를 충전하거나

밸런스 충전하거나 모두

정상적으로 충전은 잘 되었다.

​

나중에 시간있으면

전체 일괄충전하는시간과

밸런스 충전하는 시간이

차이 있는지도 확인해 보아야겠다.

​

2S쓰는 기기가 권총형마사지기, 2S 청소기 등등 찾아보면 꽤 있는데

거기 나름 유용하게 쓸 수 있을것으로 보이다.

​

대신 TP4056 정도 수준까지 안전하고 신뢰할만 한가는 아직까진 잘 모르겠음.

​

(20230918)

청소기로 집안 청소를 한번 하고, 시험삼아 3S 짜리 모듈로 충전시켜 보았다.

USB 5V 어댑터는 그냥 예전 구형을 사용했었는데

처음 예상은 B0505 사용한 밸런스 충전기처럼 엄청나게 오래 걸리겠거니... 하였으나

의외로 빨리 충전이 되어 있었다.

혹시 충전 덜 된채 종료된게 아닌가 싶어서

각 셀 전압 재어 보았으나

그럭저럭 만충전이 맞았다.

의외로 성능이 나쁘진 않은것 같다.

앞으로 수시로 자주 테스트를 해 보고

정말 쓸만한 지 여부는 update 해 보아야 겠다.
