배터리 교체, LED 선날리기, 충전회로 추가 장착등 손을 보긴했으나
배터리 잔량 게이지가 항상 켜져 있어서, 지속적으로 배터리를 소모중이었다.
이런식으로 한번 충전해 놓으면 한달 정도 지속되면서 배터리 잔량이 줄어드는것을 지켜볼 수 있었다면
그럭저럭 이 상태 유지하고 사용했을것이나...
이렇게 2~3일 Full 4칸 차 있다가 어느순간 잔량 게이지가 꺼져 버리는 상태였다.
즉 배터리 소모만 실컷 하면서
실제 배터리 남은 잔량은 제대로 보여주지 못하는 상황이었다.

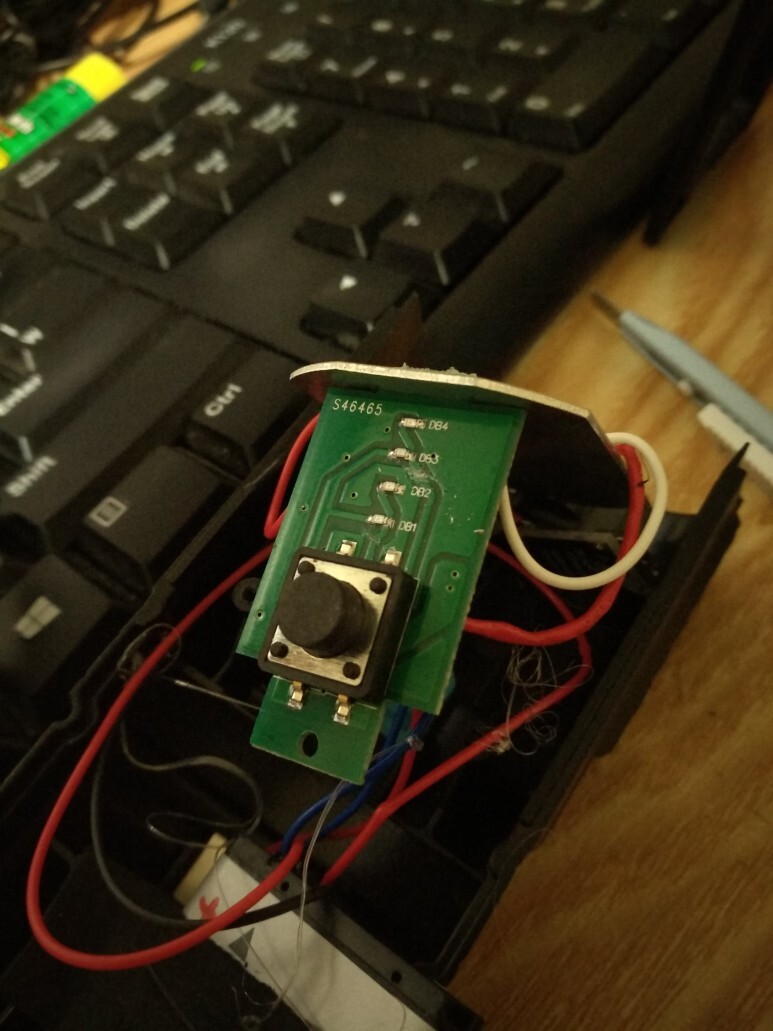

스위치가 달린 메인 기판 부이다.
뒷면에는 정체모를 칩이 달려있는데
원래 14핀 짜리 칩 장착가능하도록 설계된 기판인가 본데
8핀짜리 칩이 장착되어 있었다.
까막눈이라서 구조를 보아도 알 수 없는데다가
칩 표면은 어떠한 정보도 알 수 없는 상태였다.
※ 예전 RC할때 자기만의 부품을 찾아서 개조해 주는 업체의 경우, 사용된 부품을 알 수 없기하기 위하여
일부터 표면을 갈아버리는 경우는 보았는데...
중국산이 굳이 이렇게 했을리는 없을것 같고, 애시당초 이름표도 달려있지 않은 저급한 부품을 썼을 가능성도 있어 보인다.
오늘 내 목적은
1) 잔량 게이지를 무력화 시켜, 미사용시에는 전류를 소모하지 않도록 한다.
2) 충전 커넥터가 떨어져 나가서 다시 튼튼하게 접착.
잔량게이지용 4개 LED 극성 확인하고
아래의 두 부분을 끊어 주었다.
(원래 4군데 다 끊어 주려 했으나, 1번 끊었더니 아래 2개 LED가 꺼졌고
2번 끊었더니 나머지 2개 LED도 꺼졌다)
커터칼로 몇번 그어주어서 패턴을 끊었음

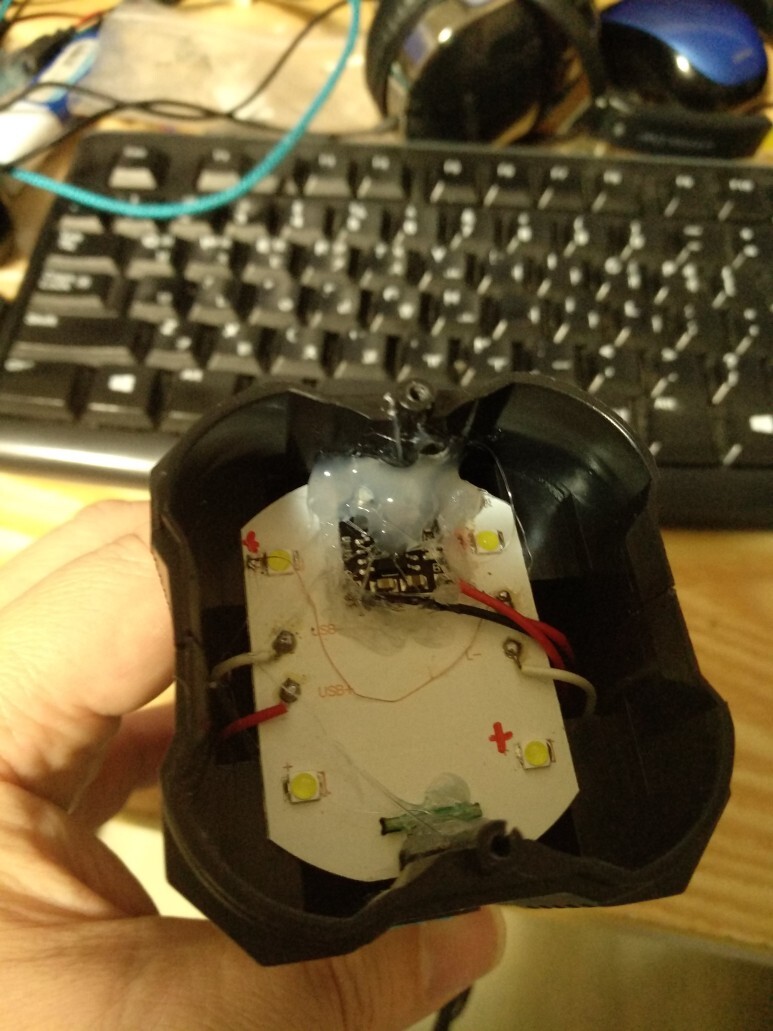

미니 TP4056모듈도 다시는 판때기에서 떨어지지 않도록
판때기아는 B7000 접착제로 붙인후
위에 글루건 떡칠하여 2차 고정해 줌
이제 더이상 손대지 않으려고 글루건까지 사용했으므로...
더이상 말썽을 일으키지 않았으면 좋겠다.
